Релиз открытого симулятора электронных схем Qucs-S 25.2.0

Состоялся выпуск мультиплатформеннго проекта симулятора электронных схем Qucs-S 25.2.0. Исходный код разработки написан на C++ и опубликован на GitHub под лицензией GNU General Public License v2.0. В качестве движка моделирования для Qucs-S можно использовать Ngspice (рекомендуется и устанавливается по зависимостям) или QucsatorRF (для моделирования СВЧ схем, поставляется вместе с программой). Разработка решения ведётся с 2017 года.

Основные изменения и доработки в Qucs-S 25.2.0.

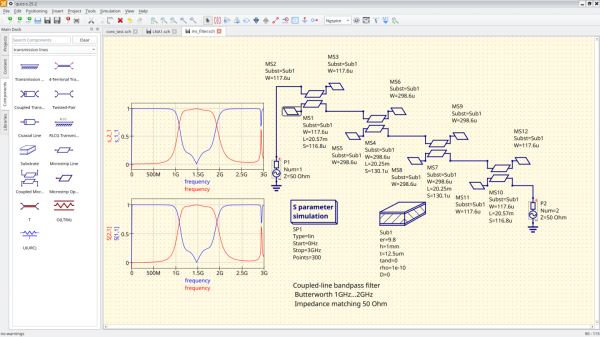

схемы с простыми и связанными микрополосковыми линиями (МПЛ) можно теперь моделировать при помощи Ngspice, не переходя в режим QucsatorRF. Для этого в Ngspice добавлены специальные XSPICE модели МПЛ. Требуется Ngspice версии 45 или новее;

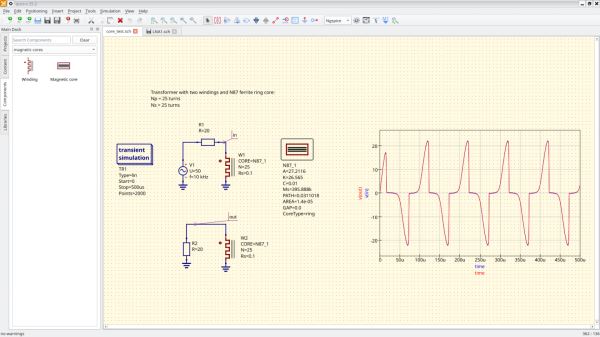

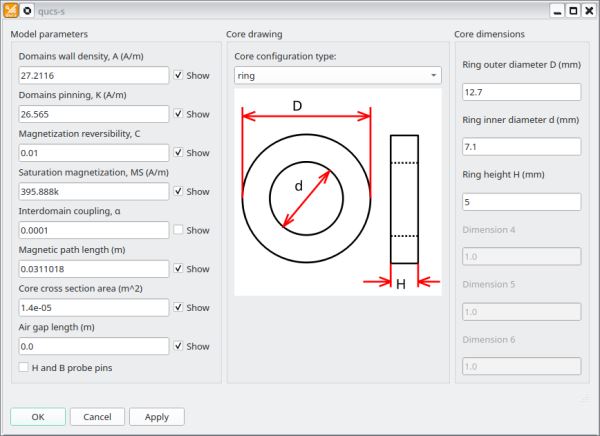

добавлена модель магнитного сердечника Джильса‑Атертона (такая же модель используется проприетарным симулятором MicroCAP), что позволяет моделировать катушки и трансформаторы с ферритовыми сердечниками с учётом насыщения и гистерезиса. Для этого добавлены два новых компонента: обмотка (Winding) и сердечник (Magnetic core). Пример использования и задания параметров сердечника можно увидеть на скриншотах;
добавлена библиотека ферритовых сердечников, портированная из MicroCAP;
добавлен новый компонент — транзистор VDMOS и библиотека моделей VDMOS транзисторов. Данная модель представляет интерес при симуляции устройств силовой электроники;
компонент редактора схемы подвергся значительной переделке с целью улучшения визуального отображения схемы. При этом из кода полностью удалены остатки от Qt3Support;
добавлен новый компонент, позволяющий размещать растровое изображение из файла на поле схемы;
полностью переписана документация, так что она теперь соответствует актуальному состоянию программы;
движок QucsatorRF обновлён до версии 1.0.7. Изменения в основном касаются конвертера файлов и исправления ошибок.
